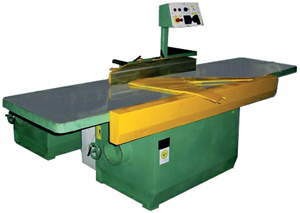

Фуговальный станок СФ-6
Фуговальный деревообрабатывающий станок СФ-6 предназначен для прямолинейного одностороннего строгания изделий из древесины по плоскости и снятия фасок под углом.
Станина станка СФ-6 выполнена цельнолитой коробчатой формы, внутри которой установлен эл/двигатель привода ножевого вала. Опоры ножевого вала станка смонтированы в цельном блоке со съемными крышками, что позволяет снизить механические шумы и вибрации от вращения ножевого вала.
Регулирование переднего и заднего столов станка по вертикали осуществляется посредством эксцентриковых валиков через систему рычагов и тяг с приводом от рукоятки для переднего стола и винта с гайкой для заднего стола. С боковых сторон стола установлены щитки. Указатель глубины строжки - лимб, помещенный в окне щитка.
Технические характеристики СФ-6:
|
Наименование характеристик
|
Значения
|
|
Размеры обрабатываемых заготовок, мм
|
|
|
Наибольшая ширина
|
630
|
|
Наименьшая длина
|
300
|
|
Длина переднего стола, мм
|
1500
|
|
Диаметр окружности резания, мм.
|
|
|
Ножевого вала
|
128
|
|
Частота вращения ножевого вала, об/мин
|
6000
|
|
Число ножей на ножевом валу
|
2
|
|
Скорость подачи, м/мин
|
ручная
|
|
Мощность электродвигателя ножевого вала, кВт
|
4,5
|
|
Габаритные размеры, мм.:
|
|
|
Длина
|
2565
|
|
Ширина
|
1215
|
|
Высота
|
1200
|
|
Масса, кг
|
850
|
