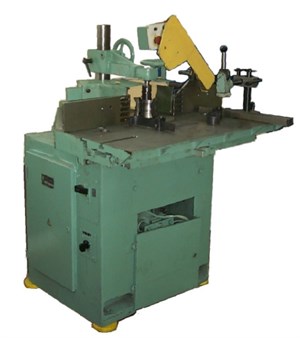

Фрезерный станок с шипорезной кареткой ФСШ-1А Киров
Предназначен для выполнения разнообразных фрезерных работ по дереву по направляющим линейкам с ручной подачей ( изготовление вагонки, половой доски, плинтуса, наличника, филенки и других погонажных изделий), зарезки простых шипов с помощью шипорезной каретки и криволинейного фрезерования по шаблону с ручной подачей.
Преимущества: Станок собран на цельно литой виброустойчивой чугунной станине, внутри которой установлен высокоскоростной шпиндельный узел с механизмом подъёма и приводом от двухскоростного электродвигателя. На станине установлен литой чугунный стол с шипорезной кареткой. На столе крепятся верхняя опора шпинделя, ограждение фрезы с регулируемыми направляющими линейками и патрубком для стружкоотсоса. Шипорезная каретка имеет поворотную линейку с эксцентриковым прижимом.
|
Наименование параметров
|
Значение
|
|
Наибольшая толщина обрабатываемой заготовки, мм
|
100
|
|
Размеры стола (длина х ширина), мм
|
1000х800
|
|
Размеры шипорезной каретки (длина х ширина), мм
|
1000х295
|
|
Наибольшее вертикальное перемещение шпинделя, мм
|
100
|
|
Ход шипорезной каретки, мм
|
950
|
|
Наибольшая ширина заготовки устанавливаемой на каретке при глубине шипа 100 мм
|
350
|
|
Диаметр шпиндельной оправки, мм
|
32
|
|
Наибольший диаметр режущего инструмента, мм
|
250
|
|
Частота вращения шпинделя, об/мин
|
3000, 4500, 6000, 9000
|
|
Суммарная мощность, кВт
|
4/4,75
|
|
Габариты, мм
|
1200х1265х1360
|
|
Масса, кг
|
880
|
